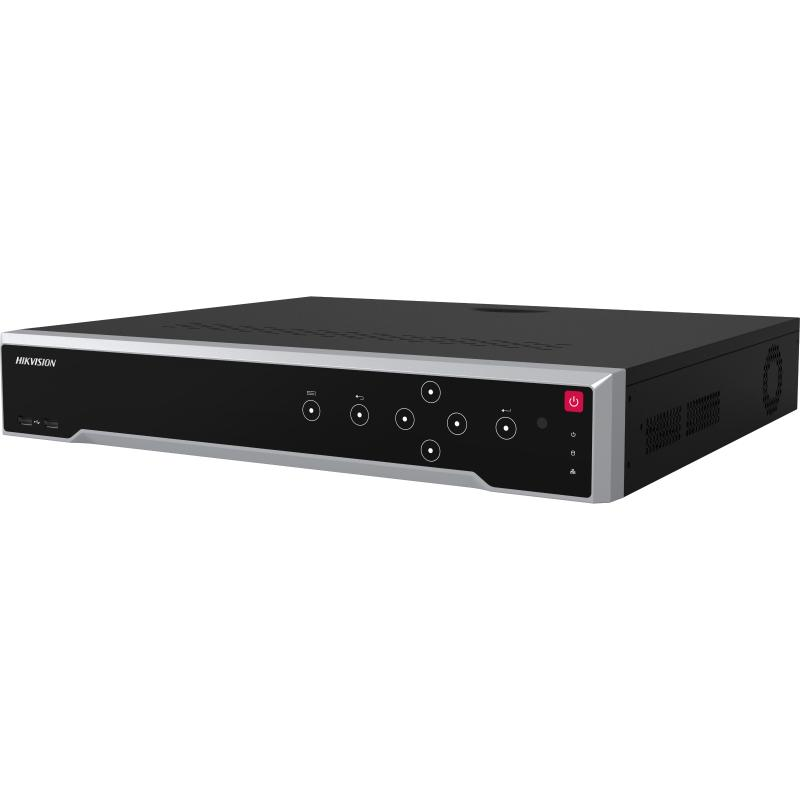

16-Kanal, 1,5 U, 16 PoE, 8K NVR

H.265+/H.265/H.264+/H.264
Bis zu 16-Kanal Netzwerkkameras
Bis zu 16-ch@4 MP Dekodierkapazität
Bis zu 256 Mbps eingehende Bandbreite
Bis zu 8-Kanal-IP-Lautsprecher können angeschlossen werden

View Less

Data Sheet

Verfügbare Modelle:

DS-7716NI-M4/16P

Spezifikation
Ressourcen
Zubehör

Data Sheet

Video und Audio
Netzwerkkameras16-ch Bis zu 32 MP Auflösung *: Nach Aktivierung des Ultra-HD-Auflösungsmodus unterstützt der NVR bis zu 8-Kanal-IP-Videoeingänge mit 32 MP/24 MP.
Eingehende Bandbreite256 MBit/s
Ausgehende Bandbreite256 MBit/s
HDMI1-Ausgang 8K (7680 × 4320)/30 Hz, 4K (3840 × 2160)/60 Hz, 4K (3840 × 2160)/30 Hz, 2K (2560 × 1440)/60 Hz, 1920 × 1080/60 Hz
HDMI2-Ausgang 4K (3840 × 2160)/60 Hz, 4K (3840 × 2160)/30 Hz, 2K (2560 × 1440)/60 Hz, 1920 × 1080/60 Hz *: Wenn die HDMI 1-Ausgangsauflösung 8K beträgt, beträgt die maximale HDMI 2-Ausgangsauflösung 1080p.
VGA-Ausgang 1920 × 1080/60 Hz
Video AusgabeHDMI1/VGA gleichzeitiger Ausgang, HDMI2/VGA unabhängiger Ausgang
CVBS-Ausgang1-ch, BNC (1,0 Vp-p, 75 Ω), Auflösung: PAL: 704 × 576, NTSC: 704 × 480
Audioausgang1-Kanal, RCA (linear, 1 K)
Zwei-Wege-Audio1-Kanal, RCA (2,0 Vp-p, 1 KΩ) (unter Verwendung des Audioeingangs)

Dekodierung
DecodierungsformatH.265+/H.265/H.264+/H.264
Aufzeichnungsauflösung32 MP/24 MP/12 MP/8 MP/6 MP/5 MP/4 MP/3 MP/1080p/UXGA/720p/VGA /4CIF/DCIF/ 2CIF/CIF/QCIF *: Nach Aktivierung des Ultra-HD-Auflösungsmodus unterstützt der NVR bis zu 8-Kanal-IP-Videoeingänge mit 32 MP/24 MP.
Synchrone Wiedergabe16-Kanal
Decodierung2-ch@32 MP (30 fps)+2-ch@8MP(30fps)/10-ch@8 MP (30 fps)/20-ch@4 MP (30 fps)/40-ch@1080p (30 fps)
Dual-Stream-AufnahmeUnterstützung
Stream TypVideo, Video und Audio
AudiokomprimierungG.711ulaw/G.711alaw/G.722/G.726/AAC/MP2L2

Netzwerk
Remote-Verbindungen128
NetzwerkprotokolleTCP/IP, DHCP, IPv4, IPv6, DNS, DDNS, NTP, RTSP, SADP, SMTP, SNMP, NFS, iSCSI, ISUP, UPnP™, HTTP, HTTPS, ONVIF (Version 2.2), OTAP
Netzwerkschnittstelle1x selbstadaptive Ethernet-Schnittstelle RJ45 10M/100M/1000M
Camera Access ProtocolONVIF (Version 2.5), RTSP

PoE
Schnittstellen16x selbstadaptive Ethernet-Schnittstelle RJ45 10M/100M
Power≤ 200 W
StandardIEEE 802.3 af/at

RAID
RAID TypNV

Aux Schnittstelle
eSATA1x eSATA-Schnittstelle
SATA4 SATA-Schnittstellen
KapazitätBis zu 16 TB Kapazität für jede Festplatte
Serielle Schnittstelle2 RS-485 (halbduplex), 1 RS-232
USB-SchnittstelleVorderseite: 1× USB 2.0; Rückseite: 1× USB 3.0
Alarmeingang/-ausgang16/9
Strg 12VSteuerbare 12 VDC, 1 A Ausgangsleistung für externes Alarmgerät; die Stromversorgung wird eingeschaltet, wenn der Alarmausgang ausgelöst wird. *: Die Strg 12V Leistung wird durch Alarmausgang 9 gesteuert.
Gleichstrom 12 V12 V DC, 1 A Ausgangsleistung

Allgemein
Spannungsversorgung100 bis 240 V AC, 50 bis 60 Hz
Stromverbrauch≤ 15 W (ohne HDD und PoE aus)
Betriebstemperatur-10°C bis 55°C
BetriebsfeuchtigkeitVon 10 % bis 90 %
Gehäuse19-Zoll-Rack montiertes 1.5U Chassis
Abmessungen (B x H x T)445 × 400 × 75 mm
Gewicht≤ 5 kg (ohne HDD, 11 lb.)

Zertifizierung
FCCTeil 15 Unterabschnitt B, ANSI C63.4-2014
CEEN 55032:2015+A1:2020, ENIEC61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:201 9, EN 50130-4:2011+A1:2014, EN 55035:2017+A11:2020

Video und Audio

Netzwerkkameras

16-ch Bis zu 32 MP Auflösung *: Nach Aktivierung des Ultra-HD-Auflösungsmodus unterstützt der NVR bis zu 8-Kanal-IP-Videoeingänge mit 32 MP/24 MP.

Eingehende Bandbreite

256 MBit/s

Ausgehende Bandbreite

256 MBit/s

HDMI1-Ausgang

8K (7680 × 4320)/30 Hz, 4K (3840 × 2160)/60 Hz, 4K (3840 × 2160)/30 Hz, 2K (2560 × 1440)/60 Hz, 1920 × 1080/60 Hz

HDMI2-Ausgang

4K (3840 × 2160)/60 Hz, 4K (3840 × 2160)/30 Hz, 2K (2560 × 1440)/60 Hz, 1920 × 1080/60 Hz *: Wenn die HDMI 1-Ausgangsauflösung 8K beträgt, beträgt die maximale HDMI 2-Ausgangsauflösung 1080p.

VGA-Ausgang

1920 × 1080/60 Hz

Video Ausgabe

HDMI1/VGA gleichzeitiger Ausgang, HDMI2/VGA unabhängiger Ausgang

CVBS-Ausgang

1-ch, BNC (1,0 Vp-p, 75 Ω), Auflösung: PAL: 704 × 576, NTSC: 704 × 480

Audioausgang

1-Kanal, RCA (linear, 1 K)

Zwei-Wege-Audio

1-Kanal, RCA (2,0 Vp-p, 1 KΩ) (unter Verwendung des Audioeingangs)

Dekodierung

Decodierungsformat

H.265+/H.265/H.264+/H.264

Aufzeichnungsauflösung

32 MP/24 MP/12 MP/8 MP/6 MP/5 MP/4 MP/3 MP/1080p/UXGA/720p/VGA /4CIF/DCIF/ 2CIF/CIF/QCIF *: Nach Aktivierung des Ultra-HD-Auflösungsmodus unterstützt der NVR bis zu 8-Kanal-IP-Videoeingänge mit 32 MP/24 MP.

Synchrone Wiedergabe

16-Kanal

Decodierung

2-ch@32 MP (30 fps)+2-ch@8MP(30fps)/10-ch@8 MP (30 fps)/20-ch@4 MP (30 fps)/40-ch@1080p (30 fps)

Dual-Stream-Aufnahme

Unterstützung

Stream Typ

Video, Video und Audio

Audiokomprimierung

G.711ulaw/G.711alaw/G.722/G.726/AAC/MP2L2

Netzwerk

Remote-Verbindungen

128

Netzwerkprotokolle

TCP/IP, DHCP, IPv4, IPv6, DNS, DDNS, NTP, RTSP, SADP, SMTP, SNMP, NFS, iSCSI, ISUP, UPnP™, HTTP, HTTPS, ONVIF (Version 2.2), OTAP

Netzwerkschnittstelle

1x selbstadaptive Ethernet-Schnittstelle RJ45 10M/100M/1000M

Camera Access Protocol

ONVIF (Version 2.5), RTSP

PoE

Schnittstellen

16x selbstadaptive Ethernet-Schnittstelle RJ45 10M/100M

Power

≤ 200 W

Standard

IEEE 802.3 af/at

RAID

RAID Typ

Aux Schnittstelle

eSATA

1x eSATA-Schnittstelle

SATA

4 SATA-Schnittstellen

Kapazität

Bis zu 16 TB Kapazität für jede Festplatte

Serielle Schnittstelle

2 RS-485 (halbduplex), 1 RS-232

USB-Schnittstelle

Vorderseite: 1× USB 2.0; Rückseite: 1× USB 3.0

Alarmeingang/-ausgang

16/9

Strg 12V

Steuerbare 12 VDC, 1 A Ausgangsleistung für externes Alarmgerät; die Stromversorgung wird eingeschaltet, wenn der Alarmausgang ausgelöst wird. *: Die Strg 12V Leistung wird durch Alarmausgang 9 gesteuert.

Gleichstrom 12 V

12 V DC, 1 A Ausgangsleistung

Allgemein

Spannungsversorgung

100 bis 240 V AC, 50 bis 60 Hz

Stromverbrauch

≤ 15 W (ohne HDD und PoE aus)

Betriebstemperatur

-10°C bis 55°C

Betriebsfeuchtigkeit

Von 10 % bis 90 %

Gehäuse

19-Zoll-Rack montiertes 1.5U Chassis

Abmessungen (B x H x T)

445 × 400 × 75 mm

Gewicht

≤ 5 kg (ohne HDD, 11 lb.)

Zertifizierung

FCC

Teil 15 Unterabschnitt B, ANSI C63.4-2014

EN 55032:2015+A1:2020, ENIEC61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:201 9, EN 50130-4:2011+A1:2014, EN 55035:2017+A11:2020
