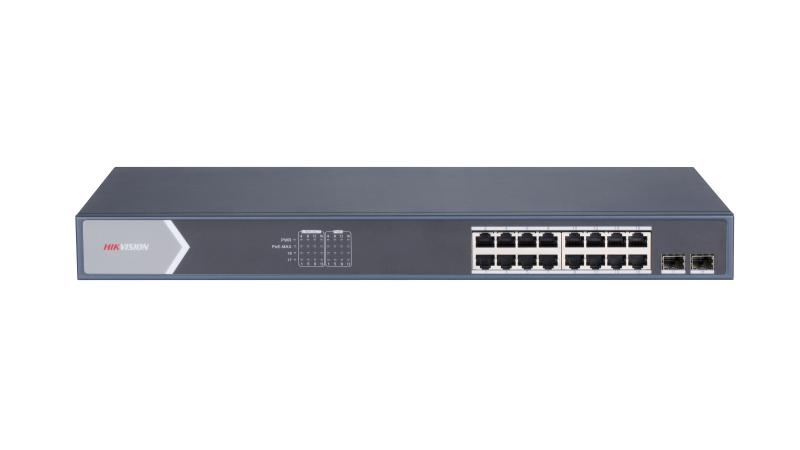

Commutateur POE intelligent Gigabit à 16 ports

16 ports PoE gigabit et 2 ports optiques gigabit.
Norme IEEE 802.3at/af pour les ports PoE.
Gestion de la topologie réseau, notifications d’alarme et surveillance de la santé du réseau.
Protection contre les surtensions de 6 kV sur les ports PoE.
Mode étendu : portée jusqu’à 300 m pour les caméras AF/AT.
PoE Watchdog : détection automatique et redémarrage des caméras non réactives.
Protocoles de gestion de niveau 2 variés : STP/RSTP, VLAN, agrégation de liens, SNMP, QoS, etc.

View Less

Fiche technique

Modèles disponibles::

DS-3E1518P-SI

Spécification
Ressources
Accessories

Fiche technique

Général
BoîtierMatériau métallique
Poids net2.735 kg (6.03 lb)
Poids brut3.31 kg (7.30 lb)
Dimensions (L x H x P)440 mm × 44 mm × 220.8 mm (17.32 po × 1.73 po × 8.69 po)
Température d’Opération0 °C à 45 °C (0 °F à 113 °F)
Conditions de température pour le stockage-40 °C à 85 °C (-40 °F à 185 °F)
Humidité de fonctionnement5 % à 95 % (sans condensation)
Humidité relative5 % à 95 % (sans condensation)
Alimentation électrique100 à 240 V c.a., 50/60 Hz, max. 4 A
Mode d’installationRack (équipé d'oreilles de montage)
Max. Consommation d’énergie250 W
Consommation en veille25 W
Protection contre les surtensionsProtection contre les surtensions de 6 kV sur les ports PoE.

Paramètres réseau
Ports16 x port Gigabit PoE, 2 x port optique à fibre Gigabit
Table d’adresses MAC8 K
Capacité de commutation56 Gbit/s
Débit de transfert de paquets41.66 Mpps
Cache interne4.1 Mbits

Alimentation PoE
Normes PoEIEEE 802.3af,IEEE 802.3at
Brochage PoEEnd-span : 1/2(+), 3/6(-);
Ports PoEPoE : Ports 1 à 16
Max. Puissance par port30 W
Budget PoE total225 W

Fonctionnalités logicielles
Portée étenduePorts 1 à 16 : jusqu'à 300 m. La performance à longue portée peut varier selon le modèle de la caméra ou l’état du câble.
Isolation du portPorts 1 à 16 : mode d’isolation des ports pour améliorer la sécurité du réseau. Les ports d’un même groupe isolé ne communiquent pas entre eux, mais peuvent communiquer avec les autres ports.
PoE WatchdogPorts 1 à 16 : détecter et redémarrer automatiquement les caméras qui ne répondent pas.
Agrégation de liensRegroupement de plusieurs ports physiques en un port logique pour l’équilibrage de charge, l’extension de bande passante et la protection de port. Prise en charge de l’agrégation de liens statique. Prise en charge de l’agrégation statique jusqu’à 8 groupes.
QDSAllocation de bande passante par service pour garantir la qualité de service de bout en bout. Configuration de priorité par port. Modes de planification SP et WRR.
Prévention des BouclesLa prévention des boucles est utilisée pour empêcher le réseau de commutation de former des boucles, ce qui affectera sérieusement la communication réseau. Désactivé par défaut. Prise en charge de la norme 802.1D STP.
RLVPlanification de l’extension réseau et amélioration de la santé du réseau. Conforme à 802.1Q. ID VLAN configurable de 1-4094. Modes Trunk et Access. Jusqu’à 4094 VLAN.
HPPActivation en un clic et gestion à distance via Hik-Partner Pro : Fonctions prises en charge : 1. Affichage du débit des ports. 2. Affichage du taux d’utilisation de la bande passante des ports. 3. Affichage de la topologie. 4. Affichage de l’état des alarmes. 5. Redémarrage des ports et des appareils. 6. Mise à niveau du micrologiciel à distance.
Maintenance du systèmeMise à niveau à distance, restauration des paramètres par défaut, consultation des journaux, configuration des paramètres réseau de base, import/export de la configuration, synchronisation de l’heure.
Limitation de débit des ports Ajustement de la bande passante par port pour prévenir la congestion réseau.
Storm ControlStorm control est utilisé pour empêcher les ports du commutateur d’être bloqués par des tempêtes de diffusion ou de multidiffusion sur le réseau local, ce qui pourrait affecter la communication réseau. Prise en charge de la limitation du débit des ports en fonction des paquets de type broadcast, multicast et unicast inconnu.

Approbation
CEMFCC (47 CFR partie 15, sous-partie B); CE-EMC (FR 55032 : 2015, EN IEC 61000-3-2 : 2019, EN 61000-3-3 : 2013+A1 : 2019, EN 50130-4 : 2011 +A1 : 2014, EN 55035 : 2017); IC (ICES-003 : Numéro 6); RCM (ASNZS CISPR 32 : 2015)
SécuritéUL (UL 60950-1); CB (CEI 60950-1 :2005, AMD1 :2009, AMD2 :2013, IEC 62368-1 : 2014 (deuxième édition); CE-LVD (FR 60950-1 : 2006 + A11 : 2009 +A1 : 2010+A12 : 2011+A2 : 2013, EN 62368-1 : 2014+A11 : 2017)
Conformité environnementaleCE-RoHS (201165UE); DEEE (201219UE); Portée (Réglementation (CE) no 19072006)

Général

Boîtier

Matériau métallique

Poids net

2.735 kg (6.03 lb)

Poids brut

3.31 kg (7.30 lb)

Dimensions (L x H x P)

440 mm × 44 mm × 220.8 mm (17.32 po × 1.73 po × 8.69 po)

Température d’Opération

0 °C à 45 °C (0 °F à 113 °F)

Conditions de température pour le stockage

-40 °C à 85 °C (-40 °F à 185 °F)

Humidité de fonctionnement

5 % à 95 % (sans condensation)

Humidité relative

5 % à 95 % (sans condensation)

Alimentation électrique

100 à 240 V c.a., 50/60 Hz, max. 4 A

Mode d’installation

Rack (équipé d'oreilles de montage)

Max. Consommation d’énergie

250 W

Consommation en veille

25 W

Protection contre les surtensions

Protection contre les surtensions de 6 kV sur les ports PoE.

Paramètres réseau

Ports

16 x port Gigabit PoE, 2 x port optique à fibre Gigabit

Table d’adresses MAC

8 K

Capacité de commutation

56 Gbit/s

Débit de transfert de paquets

41.66 Mpps

Cache interne

4.1 Mbits

Alimentation PoE

Normes PoE

IEEE 802.3af,IEEE 802.3at

Brochage PoE

End-span : 1/2(+), 3/6(-);

Ports PoE

PoE : Ports 1 à 16

Max. Puissance par port

30 W

Budget PoE total

225 W

Fonctionnalités logicielles

Portée étendue

Ports 1 à 16 : jusqu'à 300 m. La performance à longue portée peut varier selon le modèle de la caméra ou l’état du câble.

Isolation du port

Ports 1 à 16 : mode d’isolation des ports pour améliorer la sécurité du réseau. Les ports d’un même groupe isolé ne communiquent pas entre eux, mais peuvent communiquer avec les autres ports.

PoE Watchdog

Ports 1 à 16 : détecter et redémarrer automatiquement les caméras qui ne répondent pas.

Agrégation de liens

Regroupement de plusieurs ports physiques en un port logique pour l’équilibrage de charge, l’extension de bande passante et la protection de port. Prise en charge de l’agrégation de liens statique. Prise en charge de l’agrégation statique jusqu’à 8 groupes.

QDS

Allocation de bande passante par service pour garantir la qualité de service de bout en bout. Configuration de priorité par port. Modes de planification SP et WRR.

Prévention des Boucles

La prévention des boucles est utilisée pour empêcher le réseau de commutation de former des boucles, ce qui affectera sérieusement la communication réseau. Désactivé par défaut. Prise en charge de la norme 802.1D STP.

RLV

Planification de l’extension réseau et amélioration de la santé du réseau. Conforme à 802.1Q. ID VLAN configurable de 1-4094. Modes Trunk et Access. Jusqu’à 4094 VLAN.

HPP

Activation en un clic et gestion à distance via Hik-Partner Pro : Fonctions prises en charge : 1. Affichage du débit des ports. 2. Affichage du taux d’utilisation de la bande passante des ports. 3. Affichage de la topologie. 4. Affichage de l’état des alarmes. 5. Redémarrage des ports et des appareils. 6. Mise à niveau du micrologiciel à distance.

Maintenance du système

Mise à niveau à distance, restauration des paramètres par défaut, consultation des journaux, configuration des paramètres réseau de base, import/export de la configuration, synchronisation de l’heure.

Limitation de débit des ports

Ajustement de la bande passante par port pour prévenir la congestion réseau.

Storm Control

Storm control est utilisé pour empêcher les ports du commutateur d’être bloqués par des tempêtes de diffusion ou de multidiffusion sur le réseau local, ce qui pourrait affecter la communication réseau. Prise en charge de la limitation du débit des ports en fonction des paquets de type broadcast, multicast et unicast inconnu.

Approbation

CEM

FCC (47 CFR partie 15, sous-partie B); CE-EMC (FR 55032 : 2015, EN IEC 61000-3-2 : 2019, EN 61000-3-3 : 2013+A1 : 2019, EN 50130-4 : 2011 +A1 : 2014, EN 55035 : 2017); IC (ICES-003 : Numéro 6); RCM (ASNZS CISPR 32 : 2015)

Sécurité

UL (UL 60950-1); CB (CEI 60950-1 :2005, AMD1 :2009, AMD2 :2013, IEC 62368-1 : 2014 (deuxième édition); CE-LVD (FR 60950-1 : 2006 + A11 : 2009 +A1 : 2010+A12 : 2011+A2 : 2013, EN 62368-1 : 2014+A11 : 2017)

Conformité environnementale

CE-RoHS (201165UE); DEEE (201219UE); Portée (Réglementation (CE) no 19072006)

Général

BoîtierMatériau métallique
Poids net2.735 kg (6.03 lb)
Poids brut3.31 kg (7.30 lb)
Dimensions (L x H x P)440 mm × 44 mm × 220.8 mm (17.32 po × 1.73 po × 8.69 po)
Température d’Opération0 °C à 45 °C (0 °F à 113 °F)
Conditions de température pour le stockage-40 °C à 85 °C (-40 °F à 185 °F)
Humidité de fonctionnement5 % à 95 % (sans condensation)
Humidité relative5 % à 95 % (sans condensation)
Alimentation électrique100 à 240 V c.a., 50/60 Hz, max. 4 A
Mode d’installationRack (équipé d'oreilles de montage)
Max. Consommation d’énergie250 W
Consommation en veille25 W
Protection contre les surtensionsProtection contre les surtensions de 6 kV sur les ports PoE.

Paramètres réseau

Ports16 x port Gigabit PoE, 2 x port optique à fibre Gigabit
Table d’adresses MAC8 K
Capacité de commutation56 Gbit/s
Débit de transfert de paquets41.66 Mpps
Cache interne4.1 Mbits

Alimentation PoE

Normes PoEIEEE 802.3af,IEEE 802.3at
Brochage PoEEnd-span : 1/2(+), 3/6(-);
Ports PoEPoE : Ports 1 à 16
Max. Puissance par port30 W
Budget PoE total225 W

Fonctionnalités logicielles

Portée étenduePorts 1 à 16 : jusqu'à 300 m. La performance à longue portée peut varier selon le modèle de la caméra ou l’état du câble.
Isolation du portPorts 1 à 16 : mode d’isolation des ports pour améliorer la sécurité du réseau. Les ports d’un même groupe isolé ne communiquent pas entre eux, mais peuvent communiquer avec les autres ports.
PoE WatchdogPorts 1 à 16 : détecter et redémarrer automatiquement les caméras qui ne répondent pas.
Agrégation de liensRegroupement de plusieurs ports physiques en un port logique pour l’équilibrage de charge, l’extension de bande passante et la protection de port. Prise en charge de l’agrégation de liens statique. Prise en charge de l’agrégation statique jusqu’à 8 groupes.
QDSAllocation de bande passante par service pour garantir la qualité de service de bout en bout. Configuration de priorité par port. Modes de planification SP et WRR.
Prévention des BouclesLa prévention des boucles est utilisée pour empêcher le réseau de commutation de former des boucles, ce qui affectera sérieusement la communication réseau. Désactivé par défaut. Prise en charge de la norme 802.1D STP.
RLVPlanification de l’extension réseau et amélioration de la santé du réseau. Conforme à 802.1Q. ID VLAN configurable de 1-4094. Modes Trunk et Access. Jusqu’à 4094 VLAN.
HPPActivation en un clic et gestion à distance via Hik-Partner Pro : Fonctions prises en charge : 1. Affichage du débit des ports. 2. Affichage du taux d’utilisation de la bande passante des ports. 3. Affichage de la topologie. 4. Affichage de l’état des alarmes. 5. Redémarrage des ports et des appareils. 6. Mise à niveau du micrologiciel à distance.
Maintenance du systèmeMise à niveau à distance, restauration des paramètres par défaut, consultation des journaux, configuration des paramètres réseau de base, import/export de la configuration, synchronisation de l’heure.
Limitation de débit des ports Ajustement de la bande passante par port pour prévenir la congestion réseau.
Storm ControlStorm control est utilisé pour empêcher les ports du commutateur d’être bloqués par des tempêtes de diffusion ou de multidiffusion sur le réseau local, ce qui pourrait affecter la communication réseau. Prise en charge de la limitation du débit des ports en fonction des paquets de type broadcast, multicast et unicast inconnu.

Approbation

CEMFCC (47 CFR partie 15, sous-partie B); CE-EMC (FR 55032 : 2015, EN IEC 61000-3-2 : 2019, EN 61000-3-3 : 2013+A1 : 2019, EN 50130-4 : 2011 +A1 : 2014, EN 55035 : 2017); IC (ICES-003 : Numéro 6); RCM (ASNZS CISPR 32 : 2015)
SécuritéUL (UL 60950-1); CB (CEI 60950-1 :2005, AMD1 :2009, AMD2 :2013, IEC 62368-1 : 2014 (deuxième édition); CE-LVD (FR 60950-1 : 2006 + A11 : 2009 +A1 : 2010+A12 : 2011+A2 : 2013, EN 62368-1 : 2014+A11 : 2017)
Conformité environnementaleCE-RoHS (201165UE); DEEE (201219UE); Portée (Réglementation (CE) no 19072006)

Documents techniques

Language: English

Data Sheet EN

Quick Start Guide EN

User Manual EN

Hardening Guide EN

Micrologiciel

Pour une meilleure expérience utilisateur, nous vous recommandons fortement de mettre à jour votre appareil avec le dernier micrologiciel dès que possible.

Micrologiciel

Pour une meilleure expérience utilisateur, nous vous recommandons fortement de mettre à jour votre appareil avec le dernier micrologiciel dès que possible.

Firmware_V2.0.12_231205

Applied to:

DS-3E1518P-SI

Firmware_V1.2.8_250109

Applied to:

DS-3E1518P-SI

DS-3E1518P-SI

Commutateur POE intelligent Gigabit à 16 ports

Spécification

Général

Paramètres réseau

Alimentation PoE

Fonctionnalités logicielles

Approbation

Spécification

Ressources

Documents techniques

Micrologiciel

Micrologiciel
