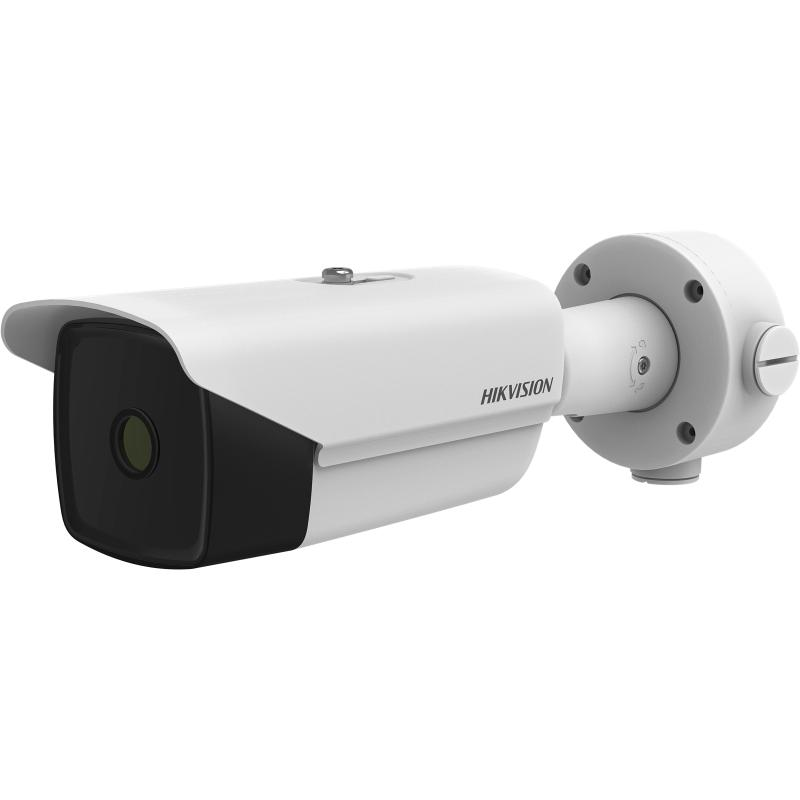

Thermal Network Bullet Camera

High sensitivity sensor with 384 x 288 resolution
NETD is less than 35 mk (@25° C, F#=1.0)
Supports contrast adjustment
Leading thermal image processing technology: Adaptive AGC, DDE, 3D DNR
Up to 15 palettes of adjustable color
Powerful perimeter protection functions, based on intelligent algorithm: Line crossing, intrusion, region entrance & exit
Reliable temperature-anomaly alarm
Advanced fire detection algorithm

View Less

Modelos disponibles:

DS-2TD2137-7/P

EOL

Especificación
Resources
Accesorios

Módulo térmico
Sensor de imagenVanadium Oxide Uncooled Focal Plane Arrays
Resolución384 × 288
Intervalo de píxeles17 μm
Respuesta de Waveband8 μm to 14 μm
NETDLess than 35 mK (@25 °C,F#=1.0)
Longitud focal6.5 mm
IFOV2.62 mrad
Campo de visión60° × 44.1° (H × V)
Min. Distancia de enfoque0.6 m
AperturaF 1.0
Zoom Digital×2, ×4, ×8

Image Effect
Target ColorationYes. Supported in white hot and black hot mode.

Función inteligente
VCA4 VCA rule types (line crossing, intrusion, region entrance, and region exiting), up to 8 VCA rules in total.
Medida de temperatura3 temperature measurement rule types, 21 rules in total (10 points, 10 areas, and 1 line).
Rango de temperatura-20 °C to 150 °C (-4 °F to 302 °F)
Precisión de la temperatura± 8 °C (±14.4 °F)
Detección de fuegoDynamic fire detection, up to 10 fire points detectable.

Video and Audio
Main streamThermal: 25 fps (1280 × 720, 704 × 576, 384 × 288, 352 × 288)
Sub StreamThermal: 25 fps (704 × 576, 352 × 288, 320 × 240)
Third StreamThermal: 25 fps (1280 × 720, 704 × 576, 352 × 288, 320 × 240)
Compresión de vídeoMain Stream: H.265/H.264 Sub-Stream: H.265/H.264/MJPEG Third Stream: H.265/H.264/MJPEG
Compresión de audioG .711u/G.711a/G.722.1/MP2L2/G.726/PCM

Red
ProtocolosIPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS,NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE
Almacenamiento en redMicroSD/SDHC/SDXC card (up to 256 G) local storage, and NAS (NFS, SMB/CIFS), auto network replenishment (ANR)
APIISAPI, HIKVISION SDK, third-party management platform, ONVIF (Profile S, Profile G, Profile T)
Vista en vivo simultáneaUp to 20 channels
Nivel de usuario/operadorUp to 32 users, 3 levels: Administrator, Operator, User
SeguridadUser authentication (ID and PW), MAC address binding, HTTPS encryption, IEEE 802.1x(EAP-MD5, EAP-TLS), access control, IP address filtering
ClienteiVMS-4200, Hik-Connect
Navegador webLive view (plug-in allowed) : Internet Explorer 11 Live view (plug-in free) : Chrome 57.0 +, Firefox 52.0 + Local service : Chrome 57.0+, Firefox 52.0 +

Interfaz
Entrada de alarma2-ch inputs (0-5 VDC)
Salida de alarma2-ch relay outputs, alarm response actions configurable
Acción de alarmaSD recording/Relay output/Smart capture/FTP upload/Email linkage
Entrada de Audio1, 3.5 mm Mic in/Line in interface. Line input: 2 - 2.4 V [p-p], output impedance: 1 KΩ ± 10%
Salida de audioLinear Level; Impedance: 600 Ω
Interfaz de comunicación1, RJ45 10 M/100 M Self-adaptive Ethernet interface. 1, RS-485 interface

General
Idioma del cliente web32 languages English, Russian, Estonian, Bulgarian, Hungarian, Greek, German, Italian, Czech, Slovak, French, Polish, Dutch, Portuguese, Spanish, Romanian, Danish, Swedish, Norwegian, Finnish, Croatian, Slovenian, Serbian, Turkish, Korean, Traditional Chinese, Thai, Vietnamese, Japanese, Latvian, Lithuanian, Portuguese (Brazil)
alimentación24 VAC ± 25%;12 VDC ± 25%;PoE (802.3af, class 3): 44 V to 57 V: 0.1 A to 0.13 A
Consumo de energía18 VAC to 30VAC: 0.13 A to 0.22A, max 5w 9 VDC to 15VDC: 0.37 A to 0.61A, max 5w PoE (802.3af, class 3): 44 V to 57 V: 0.1 A to 0.13 A, max. 5.5W
Temperatura de trabajo/humedadFrom -40°C to 65°C (-40°F to 149°F); Humidity: 90% or Less
Nivel de protecciónIP67 Standard TVS 6000 V lightning protection, surge protection, voltage transient protection
Dimensión358.3 mm × 113.5 mm × 115.2 mm (14.10" × 4.47" × 4.53")
Approx. 1.77 kg (3.90 lb)

Tabla de rango de detección/cobertura de rango amplio
Rango de detección para humanos (1.8 × 0.5m)206 m
Alcance de detección para vehículos (4.0 × 1.4m)631 m
Rango de reconocimiento para humanos (1.8 × 0.5m)51 m
Rango de reconocimiento para vehículos (4.0 × 1.4m)158 m
Rango de identificación para humanos (1.8 × 0.5m)26 m
Rango de identificación para vehículos (4.0 × 1.4m)79 m

Tabla de rango de detección/rango de función inteligente
Rango VCA para humanos49 m
Rango VCA para vehículos147 m
Rango de medición de temperatura para objeto (2m × 2m)164 m
Rango de medición de temperatura para objeto (1m × 1m)83 m
Rango de detección de fuego para objeto (2m × 2m)412 m
Rango de detección de fuego para objeto (1m × 1m)206 m

Módulo térmico

Sensor de imagen

Vanadium Oxide Uncooled Focal Plane Arrays

Resolución

384 × 288

Intervalo de píxeles

17 μm

Respuesta de Waveband

8 μm to 14 μm

NETD

Less than 35 mK (@25 °C,F#=1.0)

Longitud focal

6.5 mm

IFOV

2.62 mrad

Campo de visión

60° × 44.1° (H × V)

Min. Distancia de enfoque

0.6 m

Apertura

F 1.0

Zoom Digital

×2, ×4, ×8

Image Effect

Target Coloration

Yes. Supported in white hot and black hot mode.

Función inteligente

VCA

4 VCA rule types (line crossing, intrusion, region entrance, and region exiting), up to 8 VCA rules in total.

Medida de temperatura

3 temperature measurement rule types, 21 rules in total (10 points, 10 areas, and 1 line).

Rango de temperatura

-20 °C to 150 °C (-4 °F to 302 °F)

Precisión de la temperatura

± 8 °C (±14.4 °F)

Detección de fuego

Dynamic fire detection, up to 10 fire points detectable.

Video and Audio

Main stream

Thermal: 25 fps (1280 × 720, 704 × 576, 384 × 288, 352 × 288)

Sub Stream

Thermal: 25 fps (704 × 576, 352 × 288, 320 × 240)

Third Stream

Thermal: 25 fps (1280 × 720, 704 × 576, 352 × 288, 320 × 240)

Compresión de vídeo

Main Stream: H.265/H.264 Sub-Stream: H.265/H.264/MJPEG Third Stream: H.265/H.264/MJPEG

Compresión de audio

G .711u/G.711a/G.722.1/MP2L2/G.726/PCM

Red

Protocolos

IPv4/IPv6, HTTP, HTTPS, 802.1x, Qos, FTP, SMTP, UPnP, SNMP, DNS, DDNS,NTP, RTSP, RTCP, RTP, TCP, UDP, IGMP, ICMP, DHCP, PPPoE

Almacenamiento en red

MicroSD/SDHC/SDXC card (up to 256 G) local storage, and NAS (NFS, SMB/CIFS), auto network replenishment (ANR)

API

ISAPI, HIKVISION SDK, third-party management platform, ONVIF (Profile S, Profile G, Profile T)

Vista en vivo simultánea

Up to 20 channels

Nivel de usuario/operador

Up to 32 users, 3 levels: Administrator, Operator, User

Seguridad

User authentication (ID and PW), MAC address binding, HTTPS encryption, IEEE 802.1x(EAP-MD5, EAP-TLS), access control, IP address filtering

Cliente

iVMS-4200, Hik-Connect

Navegador web

Live view (plug-in allowed) : Internet Explorer 11 Live view (plug-in free) : Chrome 57.0 +, Firefox 52.0 + Local service : Chrome 57.0+, Firefox 52.0 +

Interfaz

Entrada de alarma

2-ch inputs (0-5 VDC)

Salida de alarma

2-ch relay outputs, alarm response actions configurable

Acción de alarma

SD recording/Relay output/Smart capture/FTP upload/Email linkage

Entrada de Audio

1, 3.5 mm Mic in/Line in interface. Line input: 2 - 2.4 V [p-p], output impedance: 1 KΩ ± 10%

Salida de audio

Linear Level; Impedance: 600 Ω

Interfaz de comunicación

1, RJ45 10 M/100 M Self-adaptive Ethernet interface. 1, RS-485 interface

General

Idioma del cliente web

32 languages English, Russian, Estonian, Bulgarian, Hungarian, Greek, German, Italian, Czech, Slovak, French, Polish, Dutch, Portuguese, Spanish, Romanian, Danish, Swedish, Norwegian, Finnish, Croatian, Slovenian, Serbian, Turkish, Korean, Traditional Chinese, Thai, Vietnamese, Japanese, Latvian, Lithuanian, Portuguese (Brazil)

alimentación

24 VAC ± 25%;12 VDC ± 25%;PoE (802.3af, class 3): 44 V to 57 V: 0.1 A to 0.13 A

Consumo de energía

18 VAC to 30VAC: 0.13 A to 0.22A, max 5w 9 VDC to 15VDC: 0.37 A to 0.61A, max 5w PoE (802.3af, class 3): 44 V to 57 V: 0.1 A to 0.13 A, max. 5.5W

Temperatura de trabajo/humedad

From -40°C to 65°C (-40°F to 149°F); Humidity: 90% or Less

Nivel de protección

IP67 Standard TVS 6000 V lightning protection, surge protection, voltage transient protection

Dimensión

358.3 mm × 113.5 mm × 115.2 mm (14.10" × 4.47" × 4.53")

Approx. 1.77 kg (3.90 lb)

Tabla de rango de detección/cobertura de rango amplio

Rango de detección para humanos (1.8 × 0.5m)

206 m

Alcance de detección para vehículos (4.0 × 1.4m)

631 m

Rango de reconocimiento para humanos (1.8 × 0.5m)

51 m

Rango de reconocimiento para vehículos (4.0 × 1.4m)

158 m

Rango de identificación para humanos (1.8 × 0.5m)

26 m

Rango de identificación para vehículos (4.0 × 1.4m)

79 m

Tabla de rango de detección/rango de función inteligente

Rango VCA para humanos

49 m

Rango VCA para vehículos

147 m

Rango de medición de temperatura para objeto (2m × 2m)

164 m

Rango de medición de temperatura para objeto (1m × 1m)

83 m

Rango de detección de fuego para objeto (2m × 2m)

412 m

Rango de detección de fuego para objeto (1m × 1m)
