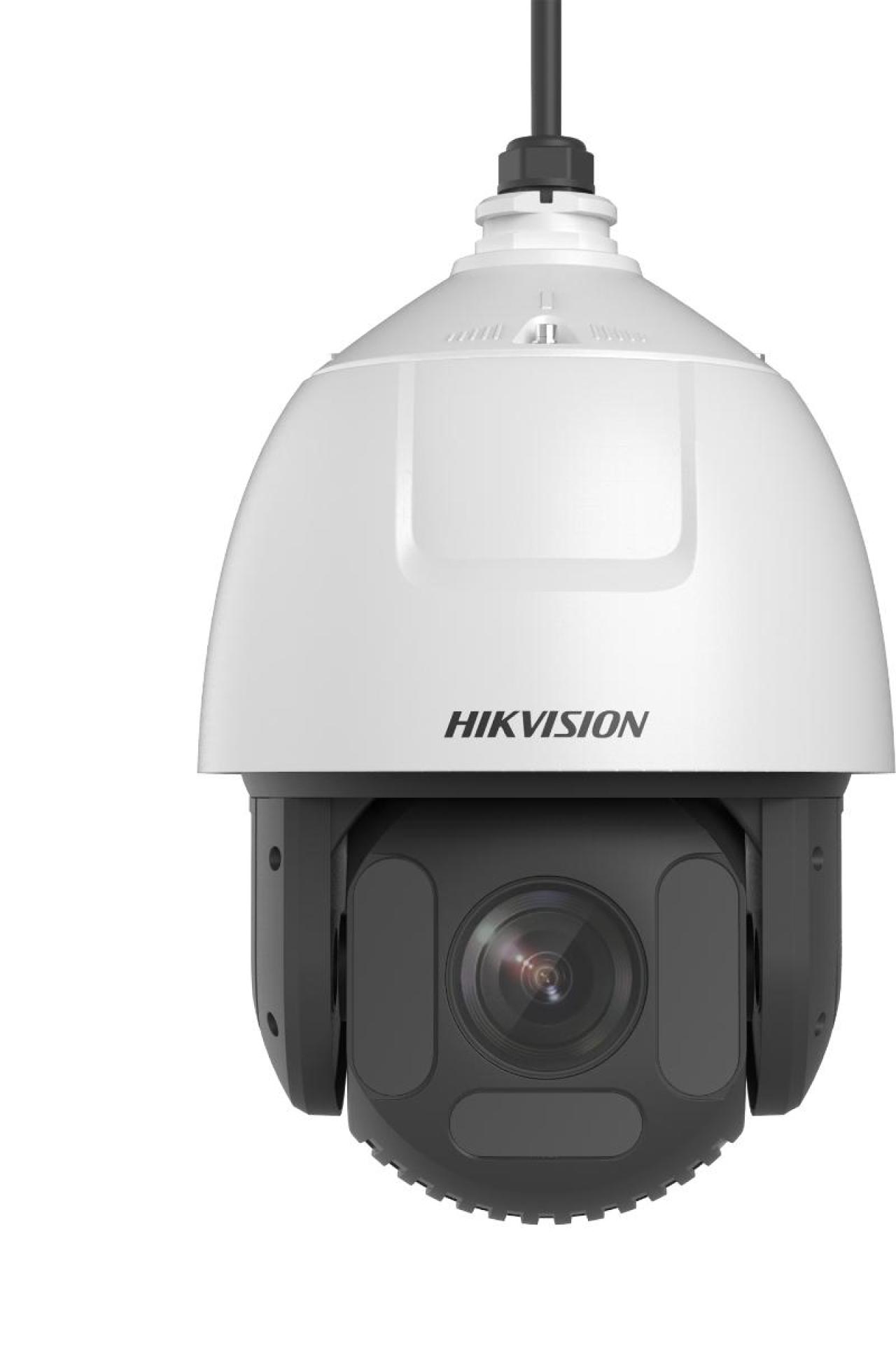

7C Serie 4 MP 45X DarkFighter IR Netzwerk Speed Dome

1/1.8" Progressive Scan CMOS
Hohe Bildqualität mit 4 MPx Auflösung
Darkfighter Technologie für hervorragende Leistung bei schlechten Lichtverhältnissen
45-facher optischer Zoom und 16-facher digitaler Zoom ermöglichen Nahaufnahmen von weitläufigen Bereichen
120 dB WDR, 3D DNR, HLC, Smart IR
Weitreichende Nachtsicht mit bis zu 300 m IR-Abstand
Unterstützt schnelle Fokussierung
Wasser- und staubdicht (IP66)

View Less

Data Sheet

Verfügbare Modelle:

DS-2DF7C445IXR-AEL(T5)

Spezifikation
Ressourcen
Zubehör

Data Sheet

Kamera
Bildsensor1/1.8" Progressive Scan CMOS
Max. Auflösung2.560 × 1.440
Min. BeleuchtungFarbe: 0,005 Lux @ (F1.5, AGC ON), S/W: 0,0005 Lux bei (F1,5, AGC EIN), 0 Lux mit IR
Verschlusszeit1/1 s bis 1/30.000 s
Tag & NachtIR Cut Filter
Vergrößern45-fach optisch, 16-fach digital
Slow ShutterJa

Objektiv
Brennweite5,9 bis 265,5 mm
SichtfeldHorizontales Sichtfeld: 60,2° bis 1,7° Vertikales Sichtfeld: 35,2° bis 1° Diagonales Sichtfeld: 67,4° bis 1,8°
FokusAutomatisch, halbautomatisch, manuell, Schnellfokus
BlendeMax. F1.5
Zoom-GeschwindigkeitCa. 8,5 s

Beleuchtung
ZusatzbeleuchtungIR
ZusatzlichtBis zu 300 m

PTZ
Bewegungsbereich (Schwenken)360°
Bewegungsbereich (Neigen)-15° bis 90° (automatische Drehung)
SchwenkgeschwindigkeitSchwenkgeschwindigkeit: konfigurierbar von 0,1° bis 160°/s; voreingestellte Geschwindigkeit: 240°/s
NeigeeschwindigkeitNeigungsgeschwindigkeit: konfigurierbar von 0,1° bis 120°/s, voreingestellte Geschwindigkeit 200°/s
Proportionales SchwenkenJa
Presets300
Preset FreezingJa
Patrouillie8 Patrouillen, bis zu 32 Voreinstellungen für jede Patrouille
Muster4 Musterscans, Aufzeichnung bis zu 10 Minuten für jeden Scan
ParkaktionPreset, Muster-Scan, Patrouillen-Scan, Auto-Scan, Tilt-Scan, Zufalls-Scan, Frame-Scan, Panorama-Scan
3D-PositionierungJa
PTZ StatusanzeigeJa
Geplante AufgabePreset, Muster-Scan, Patrouillen-Scan, Auto-Scan, Tilt-Scan, Zufalls-Scan, Frame-Scan, Panorama-Scan, Dome-Neustart, Dome-Einstellung, Aux-Ausgang
Power-off MemoryJa

Video
Stream 150 Hz: 25 fps (2.560 × 1.440, 1.920 × 1.080, 1.280 × 960, 1.280 × 720), 60 Hz: 30 fps (2.560 × 1.440, 1.920 × 1.080, 1.280 × 960, 1.280 × 720)
Stream 250 Hz: 25 Bilder pro Sekunde (704 × 576, 640 × 480, 352 × 288); 60 Hz: 30 fps (704 × 480, 640 × 480, 352 × 240)
Stream 350 Hz: 25 Bilder pro Sekunde (1920 × 1080, 1280 × 960, 1280 × 720, 704 × 576, 640 × 480, 352 × 288); 60 Hz: 30 fps (1.920 × 1.080, 1.280 × 960, 1.280 × 720, 704 × 480, 640 × 480, 352 × 240)
VideokomprimierungHauptstrom: H.265+/H.265/H.264+/H.264 Stream 2: H.265/H.264/MJPEG Stream 3: H.265/H.264/MJPEG
Audiokomprimierung32 Kbit/s bis 16384 Kbit/s
H.264 TypBasisprofil, Hauptprofil, Hochprofil
H.265 TypMain Profile
Skalierbare Videocodierung (SVC)H.264- und H.265-Kodierung
Region of Interest (ROI)8 feste Bereiche für jeden Stream

Audio
AudiokomprimierungG.711alaw, G.711ulaw, G.722.1, G.726, MP2L2, PCM
Audio-BitrateMP2L2: 32 kbps, 40 kbps, 48 kbps, 56 kbps, 64 kbps, 80 kbps, 96 kbps, 112 kbps, 128 kbps, 144 kbps, 160 kbps

Netzwerk
ProtokolleIPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP/IP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour
API Offene Netzwerkschnittstelle (PROFILE S, PROFILE G, PROFILE T), ISAPI, SDK
Benutzer/HostBis zu 32 Benutzer. 3 Benutzerebenen: Administrator, Operator und Benutzer
SicherheitPasswortschutz, kompliziertes Passwort, HTTPS-Verschlüsselung, 802.1X-Authentifizierung, Wasserzeichen, IP-Adressfilter, Einstellungen für Zeitüberschreitungen, Sicherheitsprüfprotokoll, TLS 1.2, Host-Authentifizierung (MAC-Adresse)
NetzwerkspeicherNAS (NFS, SMB/CIFS), ANR
Client-SoftwareiVMS-4200, Hik-Connect, Hik-Central
WebbrowserIE11, Chrome 57.0+, Firefox 52.0+, Safari 11+

Bildparameter einstellbarJa
BildeinstellungenSättigung, Helligkeit, Kontrast, Schärfe, Verstärkung, Weißabgleich, einstellbar durch Client-Software oder Webbrowser
WDR (Wide Dynamic Range)120 dB
SNR ≥ 52 dB
DefogDigitaler Defog
BildstabilisierungEIS (eingebautes Gyroskop zur Verbesserung der EIS-Leistung)
BildverbesserungBLC, HLC, 3D DNR
Privatzonenmaske24 programmierbare Polygon-Privatsphärenmasken, Maskenfarbe oder Mosaik konfigurierbar
Lokaler FokusJa
Lokale BeleuchtungJa

Schnittstellen
Ethernet-Schnittstelle1x RJ45 10M/100M selbstadaptiver Ethernet-Anschluss
Integrierter SpeicherIntegrierter Micro-SD Karten Slot, Unterstützt Micro SD/SDHC/SDXC, bis zu 256 GB
Audio1x Eingang (Line In), max. Eingangsamplitude: 2-2.4 Vpp, Eingangsimpedanz: 1 KΩ ± 10 %; 1 Ausgang (Line-Out), Line-Pegel, Ausgangsimpedanz: 600 Ω
Alarm7 Eingänge, 2 Ausgänge
RS-4851x RS-485-Schnittstelle (halbduplex, HIKVISION, Pelco-P, Pelco-D, selbstadaptiv)

Ereignis
Standard EreignisBewegungserkennung, Video-Manipulationsalarm, Ausnahme, Alarmeingang und -ausgang
Intelligentes EreignisLinienüberquerung, Einbruch Alarm, Bereich betreten, Bereich verlassen, Unbeaufsichtigtes Gepäck, Objekt entfernen, Audio Ausnahme
VerknüpfungHochladen auf FTP/NAS/Speicherkarte, Benachrichtigung der Überwachungszentrale, Versenden von E-Mails, Auslösen der Alarmausgabe, Auslösen der Aufzeichnung und PTZ-Aktionen (z. B. Voreinstellung, Streifenscan, Musterscan)
Smart TrackingManuelle Nachverfolgung, automatische Nachverfolgung

Deep Learning Funktion
GesichtserfassungErkennt bis zu 15 Gesichter gleichzeitig. Unterstützt die Erkennung, Erfassung, Bewertung und Auswahl von Gesichtern in Bewegung und gibt das beste Gesichtsbild aus.

Allgemein
Power24 VAC, 3,0 A, 50/60 Hz & Hi-PoE, 42,5 bis 57 VDC, 1,41 A (Max. 40 W, einschließlich max. 16 W für IR und max. 10 W für Heizung)
AbmessungenØ 226 mm × 354 mm (Ø 8,90" × 13,94")
GewichtCa. 5,0 kg (11,02 lb.)
Allgemeine FunktionenSpiegel, Passwortschutz
Betriebsbedingungen-40 °C bis 70 °C Luftfeuchtigkeit: 95 % oder weniger (nicht kondensierend)

Zertifizierungen
EMVFCC SDoC (47 CFR Teil 15, Unterabschnitt B); CE-EMV (EN 55032: 2015, EN 61000-3-2: 2019, EN 61000-3-3: 2013, EN 50130-4: 2011 +A1: 2014); RCM (AS/NZS CISPR 32: 2015); IC VoC (ICES-003: Ausgabe 6, 2019); KC (KN 32: 2015, KN 35: 2015)
SicherheitUL (UL 62368-1) CB (IEC 60950-1:2005 + Am 1:2009 + Am 2:2013, IEC 62368-1:2014); CE-LVD (EN 62368-1:2014+A11:2017), BIS (IS 13252(Teil 1):2010+A1:2013+A2:2015); LOA (ohne IEC 60950-1)
UmweltCE-RoHS (2011/65/EU); WEEE (2012/19/EU); Reach Verordnung (EG) Nr. 1907/2006
SchutzartIP66 (IEC 60529-2013), Blitzschutz, Überspannungsschutz und Spannungstransientenschutz, ±6 kV Leitung zu Erde, ±3 kV Leitung zu Leitung, IEC61000-4-5

Kamera

Bildsensor

1/1.8" Progressive Scan CMOS

Max. Auflösung

2.560 × 1.440

Min. Beleuchtung

Farbe: 0,005 Lux @ (F1.5, AGC ON), S/W: 0,0005 Lux bei (F1,5, AGC EIN), 0 Lux mit IR

Verschlusszeit

1/1 s bis 1/30.000 s

Tag & Nacht

IR Cut Filter

Vergrößern

45-fach optisch, 16-fach digital

Slow Shutter

Objektiv

Brennweite

5,9 bis 265,5 mm

Sichtfeld

Horizontales Sichtfeld: 60,2° bis 1,7° Vertikales Sichtfeld: 35,2° bis 1° Diagonales Sichtfeld: 67,4° bis 1,8°

Fokus

Automatisch, halbautomatisch, manuell, Schnellfokus

Blende

Max. F1.5

Zoom-Geschwindigkeit

Ca. 8,5 s

Beleuchtung

Zusatzbeleuchtung

Zusatzlicht

Bis zu 300 m

PTZ

Bewegungsbereich (Schwenken)

360°

Bewegungsbereich (Neigen)

-15° bis 90° (automatische Drehung)

Schwenkgeschwindigkeit

Schwenkgeschwindigkeit: konfigurierbar von 0,1° bis 160°/s; voreingestellte Geschwindigkeit: 240°/s

Neigeeschwindigkeit

Neigungsgeschwindigkeit: konfigurierbar von 0,1° bis 120°/s, voreingestellte Geschwindigkeit 200°/s

Proportionales Schwenken

Presets

300

Preset Freezing

Patrouillie

8 Patrouillen, bis zu 32 Voreinstellungen für jede Patrouille

Muster

4 Musterscans, Aufzeichnung bis zu 10 Minuten für jeden Scan

Parkaktion

Preset, Muster-Scan, Patrouillen-Scan, Auto-Scan, Tilt-Scan, Zufalls-Scan, Frame-Scan, Panorama-Scan

3D-Positionierung

PTZ Statusanzeige

Geplante Aufgabe

Preset, Muster-Scan, Patrouillen-Scan, Auto-Scan, Tilt-Scan, Zufalls-Scan, Frame-Scan, Panorama-Scan, Dome-Neustart, Dome-Einstellung, Aux-Ausgang

Power-off Memory

Video

Stream 1

50 Hz: 25 fps (2.560 × 1.440, 1.920 × 1.080, 1.280 × 960, 1.280 × 720), 60 Hz: 30 fps (2.560 × 1.440, 1.920 × 1.080, 1.280 × 960, 1.280 × 720)

Stream 2

50 Hz: 25 Bilder pro Sekunde (704 × 576, 640 × 480, 352 × 288); 60 Hz: 30 fps (704 × 480, 640 × 480, 352 × 240)

Stream 3

50 Hz: 25 Bilder pro Sekunde (1920 × 1080, 1280 × 960, 1280 × 720, 704 × 576, 640 × 480, 352 × 288); 60 Hz: 30 fps (1.920 × 1.080, 1.280 × 960, 1.280 × 720, 704 × 480, 640 × 480, 352 × 240)

Videokomprimierung

Hauptstrom: H.265+/H.265/H.264+/H.264 Stream 2: H.265/H.264/MJPEG Stream 3: H.265/H.264/MJPEG

Audiokomprimierung

32 Kbit/s bis 16384 Kbit/s

H.264 Typ

Basisprofil, Hauptprofil, Hochprofil

H.265 Typ

Main Profile

Skalierbare Videocodierung (SVC)

H.264- und H.265-Kodierung

Region of Interest (ROI)

8 feste Bereiche für jeden Stream

Audio

Audiokomprimierung

G.711alaw, G.711ulaw, G.722.1, G.726, MP2L2, PCM

Audio-Bitrate

MP2L2: 32 kbps, 40 kbps, 48 kbps, 56 kbps, 64 kbps, 80 kbps, 96 kbps, 112 kbps, 128 kbps, 144 kbps, 160 kbps

Netzwerk

Protokolle

IPv4/IPv6, HTTP, HTTPS, 802.1x, QoS, FTP, SMTP, UPnP, SNMP, DNS, DDNS, NTP, RTSP, RTCP, RTP, TCP/IP, UDP, IGMP, ICMP, DHCP, PPPoE, Bonjour

API

Offene Netzwerkschnittstelle (PROFILE S, PROFILE G, PROFILE T), ISAPI, SDK

Benutzer/Host

Bis zu 32 Benutzer. 3 Benutzerebenen: Administrator, Operator und Benutzer

Sicherheit

Passwortschutz, kompliziertes Passwort, HTTPS-Verschlüsselung, 802.1X-Authentifizierung, Wasserzeichen, IP-Adressfilter, Einstellungen für Zeitüberschreitungen, Sicherheitsprüfprotokoll, TLS 1.2, Host-Authentifizierung (MAC-Adresse)

Netzwerkspeicher

NAS (NFS, SMB/CIFS), ANR

Client-Software

iVMS-4200, Hik-Connect, Hik-Central

Webbrowser

IE11, Chrome 57.0+, Firefox 52.0+, Safari 11+


Bildparameter einstellbar

Bildeinstellungen

Sättigung, Helligkeit, Kontrast, Schärfe, Verstärkung, Weißabgleich, einstellbar durch Client-Software oder Webbrowser

WDR (Wide Dynamic Range)

120 dB

SNR

≥ 52 dB

Defog

Digitaler Defog

Bildstabilisierung

EIS (eingebautes Gyroskop zur Verbesserung der EIS-Leistung)

Bildverbesserung

BLC, HLC, 3D DNR

Privatzonenmaske

24 programmierbare Polygon-Privatsphärenmasken, Maskenfarbe oder Mosaik konfigurierbar

Lokaler Fokus

Lokale Beleuchtung

Schnittstellen

Ethernet-Schnittstelle

1x RJ45 10M/100M selbstadaptiver Ethernet-Anschluss

Integrierter Speicher

Integrierter Micro-SD Karten Slot, Unterstützt Micro SD/SDHC/SDXC, bis zu 256 GB

Audio

1x Eingang (Line In), max. Eingangsamplitude: 2-2.4 Vpp, Eingangsimpedanz: 1 KΩ ± 10 %; 1 Ausgang (Line-Out), Line-Pegel, Ausgangsimpedanz: 600 Ω

Alarm

7 Eingänge, 2 Ausgänge

RS-485

1x RS-485-Schnittstelle (halbduplex, HIKVISION, Pelco-P, Pelco-D, selbstadaptiv)

Ereignis

Standard Ereignis

Bewegungserkennung, Video-Manipulationsalarm, Ausnahme, Alarmeingang und -ausgang

Intelligentes Ereignis

Linienüberquerung, Einbruch Alarm, Bereich betreten, Bereich verlassen, Unbeaufsichtigtes Gepäck, Objekt entfernen, Audio Ausnahme

Verknüpfung

Hochladen auf FTP/NAS/Speicherkarte, Benachrichtigung der Überwachungszentrale, Versenden von E-Mails, Auslösen der Alarmausgabe, Auslösen der Aufzeichnung und PTZ-Aktionen (z. B. Voreinstellung, Streifenscan, Musterscan)

Smart Tracking

Manuelle Nachverfolgung, automatische Nachverfolgung

Deep Learning Funktion

Gesichtserfassung

Erkennt bis zu 15 Gesichter gleichzeitig. Unterstützt die Erkennung, Erfassung, Bewertung und Auswahl von Gesichtern in Bewegung und gibt das beste Gesichtsbild aus.

Allgemein

Power

24 VAC, 3,0 A, 50/60 Hz & Hi-PoE, 42,5 bis 57 VDC, 1,41 A (Max. 40 W, einschließlich max. 16 W für IR und max. 10 W für Heizung)

Abmessungen

Ø 226 mm × 354 mm (Ø 8,90" × 13,94")

Gewicht

Ca. 5,0 kg (11,02 lb.)

Allgemeine Funktionen

Spiegel, Passwortschutz

Betriebsbedingungen

-40 °C bis 70 °C Luftfeuchtigkeit: 95 % oder weniger (nicht kondensierend)

Zertifizierungen

EMV

FCC SDoC (47 CFR Teil 15, Unterabschnitt B); CE-EMV (EN 55032: 2015, EN 61000-3-2: 2019, EN 61000-3-3: 2013, EN 50130-4: 2011 +A1: 2014); RCM (AS/NZS CISPR 32: 2015); IC VoC (ICES-003: Ausgabe 6, 2019); KC (KN 32: 2015, KN 35: 2015)

Sicherheit

UL (UL 62368-1) CB (IEC 60950-1:2005 + Am 1:2009 + Am 2:2013, IEC 62368-1:2014); CE-LVD (EN 62368-1:2014+A11:2017), BIS (IS 13252(Teil 1):2010+A1:2013+A2:2015); LOA (ohne IEC 60950-1)

Umwelt

CE-RoHS (2011/65/EU); WEEE (2012/19/EU); Reach Verordnung (EG) Nr. 1907/2006

Schutzart

IP66 (IEC 60529-2013), Blitzschutz, Überspannungsschutz und Spannungstransientenschutz, ±6 kV Leitung zu Erde, ±3 kV Leitung zu Leitung, IEC61000-4-5
