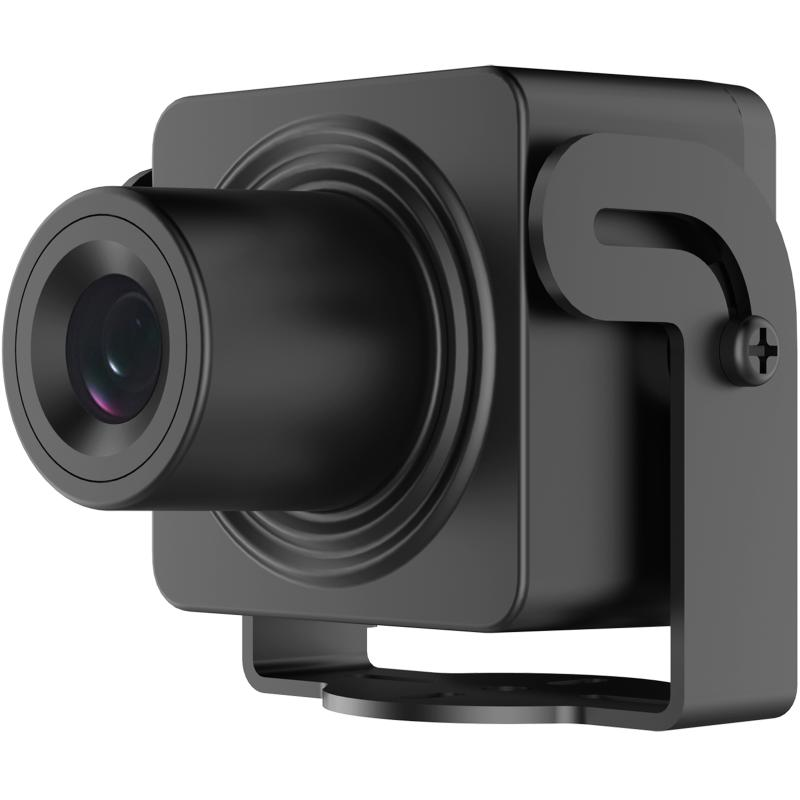

Caméra réseau secrète

Imagerie de haute qualité avec résolution de 4 Mpx
Technologie de compression H.265+ efficace pour économiser la bande passante et le stockage
Imagerie claire contre le fort rétroéclairage grâce à la technologie WDR de 120 dB
La technologie 3D DNR offre des images nettes et précises

View Less

Fiche technique

Modèles disponibles::

DS-2CD2D45G1/M-D/NF(2.8mm)

DS-2CD2D45G1/M-D/NF

Spécification
Ressources
Accessories

Fiche technique

Caméra
Capteur d’ImageCMOS à balayage progressif 1/3"
Max. Résolution2560 × 1440
Min. ÉclairageCouleur : 0.005 lux @ (F1.2, AGC ON)
Temps d’obturation1/3 s à 1/100 000 s

Lentille
Distance focale et champ visuel2.8 mm : champ visuel horizontal : 98°, champ visuel vertical : 53°, champ visuel diagonal : 115° 4 mm : champ visuel horizontal : 75°, champ visuel vertical : 41.5°, champ visuel diagonal : 88°
Montage sur lentilleM12
Type d’irisFixe
Ouverture2.8 mm : F2.0 4 mm : F2.0

DORI
DORI2.8 mm : D : 62 m, O : 24.6 m, R : 12.4 m, I : 6.2 m 4 mm : D : 80 m, O : 31.7 m, R : 16 m, I : 8 m

Vidéo
Flux principal50 Hz : 25 ips (2560 × 1440, 1920 × 1080, 1280 × 720) 60 Hz : 30 ips (2560 × 1440, 1920 × 1080, 1280 × 720)
Sous-flux50 Hz : 25 ips (640 × 480, 640 × 360, 320 × 240) 60 Hz : 30 ips (640 × 480, 640 × 360, 320 × 240)
Troisième flux50 Hz : 1 ips (1 280 × 720, 640 × 480, 640 × 360, 320 × 240) 60 Hz : 1 ips (1 280 × 720, 640 × 480, 640 × 360, 320 × 240)
Compression vidéo Flux principal : H.265/H.264 Sous-flux : H.265/H.264/MJPEG Troisième flux : H.265/H.264
Type H.264Profil de référence/Profil principal/Profil élevé
Type H.265Profil principal
Contrôle du débit binaireCVR/BVR
Codage vidéo évolutif (SVC)Encodage H.264 et H.265
Région d’intérêt (RI)Prise en charge d’une région fixe pour le flux principal

Audio
Type audioMono
Compression audio G.711/G.722,1/G.726/MP2L2/PCM/AAC
Débit binaire audio64 Kbit/s (G.711)/16 Kbit/s (G.722.1)/16 Kbit/s (G.726)/32 à 192 Kbit/s (MP2L2)/16 à 64 Kbit/s (AAC)
Taux d’échantillonnage audio8 kHz/16 kHz/32 kHz
Filtrage du bruit environnementalOui

Réseau
ProtocolesTCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QDS, IPv6, UDP, Bonjour, SSL/TLS
Vue en direct simultanéeJusqu’à 15 canaux
APIInterface vidéo réseau ouverte, ISAPI, SDK, ISUP 5.0
Utilisateur/hôteJusqu’à 32 utilisateurs 3 niveaux : administrateur, opérateur et utilisateur
Stockage réseauNAS (NFS, PME/CIFS)
ClientiVMS-4200, Hik-Connect
Navigateur WebLe plug-in est nécessaire pour l'affichage en direct : IE10, IE11 Vue en direct sans plug-in : Chrome 57.0+, Firefox 52.0+ Service local : Chrome 57.0+, Firefox 52.0+

Changement des paramètres de l'imageOui
Paramètres d’imageSaturation, luminosité, contraste et netteté réglables par le logiciel client ou le navigateur Web
Mode jour/nuitJour, Nuit, Auto, Horaire
Large plage dynamique (WDR)120 dB
Amélioration de l’imageBLC, HLC, désembuage, DNR 3D
Masque de confidentialitéOui

Interface
Interface Ethernet1 port Ethernet auto-adaptatif RJ45 10 M/100 M
Audio1 entrée (entrée de ligne)
Clé de réinitialisationOui

Événement
Événement de base Détection de mouvement, alarme de modification vidéo, exception (HDD plein, erreur HDD, réseau inonncé), diagnostic de qualité vidéo
Événement intelligentDétection d'intrusion, détection de franchissement de ligne, détection d'entrée de région, détection de sortie de région, détection de bagages sans surveillance, détection de retrait d'objets Détection d'exception audio, détection de défocalisation, détection de changement de scène
LiaisonTéléchargement sur FTP/NAS/carte mémoire, notification au centre de surveillance, envoi d'e-mails, déclenchement d'enregistrement, déclenchement de capture, avertissement sonore

Général
Alimentation12 VCC ± 20 %, 0.13 A, max. Fiche d'alimentation coaxiale 1.5 W, Ø 5.5 mm
MatérielAlliage de zinc
Dimension31.5 mm × 31.5 mm × 49.6 mm (1.2 po × 1.2 po × 2 po)
Dimension du colis130 mm × 104 mm × 85 mm (5.1 po × 4.1 po × 3.3 po)
PoidsEnviron 93 g (0.2 lb)
Avec le poids du colisEnviron 202 g (0.4 lb)
Conditions d’entreposage-30 °C à 60 °C (-22 °F à 140 °F). Humidité de 95 % ou moins (sans condensation)
Conditions de démarrage et de fonctionnement-30 °C à 60 °C (-22 °F à 140 °F). Humidité de 95 % ou moins (sans condensation)
Langue18 langues : Anglais, Chinois traditionnel, Russe, Turc, Japonais, Coréen, Thaïlandais, Vietnamien, Estonien, Bulgare, Hongrois, Tchèque, Slovaque, Français, Italien, Allemand, Espagnol, Portugais
Fonction généraleRéinitialisation à une touche, signal de vie, miroir, protection par mot de passe, masque de confidentialité, tourner, filigrane, filtre d'adresse IP

Approbation
CEMFCC (47 CFR partie 15, sous-partie B); CE-EMC (FR 55032 : 2015, EN 61000-3-2 :2019, EEN 61000-3-3 :2013+A1 :2019, EN 50130-4 : 2011+A1 : 2014); RCM (AS/NZS CISPR 32: 2015); IC (ICES-003 : Numéro 7); KC (KN 32 : 2015, KN 35 : 2015)
SécuritéUL (UL 62368-1); CB (C.-À-D. 62368-1 :2014+A11); CE-LVD (FR 62368-1 :2014/A11 :2017); BIS (IS 13252(Partie 1) :2010/ CEI 60950-1 : 2005); LOA (CEI/EN 60950-1)
EnvironnementCE-RoHS (2011/65/UE); DEEE (2012/19/UE); Portée (Réglementation (CE) no 1907/2006)

Caméra

Capteur d’Image

CMOS à balayage progressif 1/3"

Max. Résolution

2560 × 1440

Min. Éclairage

Couleur : 0.005 lux @ (F1.2, AGC ON)

Temps d’obturation

1/3 s à 1/100 000 s

Lentille

Distance focale et champ visuel

2.8 mm : champ visuel horizontal : 98°, champ visuel vertical : 53°, champ visuel diagonal : 115° 4 mm : champ visuel horizontal : 75°, champ visuel vertical : 41.5°, champ visuel diagonal : 88°

Montage sur lentille

M12

Type d’iris

Fixe

Ouverture

2.8 mm : F2.0 4 mm : F2.0

DORI

2.8 mm : D : 62 m, O : 24.6 m, R : 12.4 m, I : 6.2 m 4 mm : D : 80 m, O : 31.7 m, R : 16 m, I : 8 m

Vidéo

Flux principal

50 Hz : 25 ips (2560 × 1440, 1920 × 1080, 1280 × 720) 60 Hz : 30 ips (2560 × 1440, 1920 × 1080, 1280 × 720)

Sous-flux

50 Hz : 25 ips (640 × 480, 640 × 360, 320 × 240) 60 Hz : 30 ips (640 × 480, 640 × 360, 320 × 240)

Troisième flux

50 Hz : 1 ips (1 280 × 720, 640 × 480, 640 × 360, 320 × 240) 60 Hz : 1 ips (1 280 × 720, 640 × 480, 640 × 360, 320 × 240)

Compression vidéo

Flux principal : H.265/H.264 Sous-flux : H.265/H.264/MJPEG Troisième flux : H.265/H.264

Type H.264

Profil de référence/Profil principal/Profil élevé

Type H.265

Profil principal

Contrôle du débit binaire

CVR/BVR

Codage vidéo évolutif (SVC)

Encodage H.264 et H.265

Région d’intérêt (RI)

Prise en charge d’une région fixe pour le flux principal

Audio

Type audio

Mono

Compression audio

G.711/G.722,1/G.726/MP2L2/PCM/AAC

Débit binaire audio

64 Kbit/s (G.711)/16 Kbit/s (G.722.1)/16 Kbit/s (G.726)/32 à 192 Kbit/s (MP2L2)/16 à 64 Kbit/s (AAC)

Taux d’échantillonnage audio

8 kHz/16 kHz/32 kHz

Filtrage du bruit environnemental

Oui

Réseau

Protocoles

TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QDS, IPv6, UDP, Bonjour, SSL/TLS

Vue en direct simultanée

Jusqu’à 15 canaux

API

Interface vidéo réseau ouverte, ISAPI, SDK, ISUP 5.0

Utilisateur/hôte

Jusqu’à 32 utilisateurs 3 niveaux : administrateur, opérateur et utilisateur

Stockage réseau

NAS (NFS, PME/CIFS)

Client

iVMS-4200, Hik-Connect

Navigateur Web

Le plug-in est nécessaire pour l'affichage en direct : IE10, IE11 Vue en direct sans plug-in : Chrome 57.0+, Firefox 52.0+ Service local : Chrome 57.0+, Firefox 52.0+


Changement des paramètres de l'image

Oui

Paramètres d’image

Saturation, luminosité, contraste et netteté réglables par le logiciel client ou le navigateur Web

Mode jour/nuit

Jour, Nuit, Auto, Horaire

Large plage dynamique (WDR)

120 dB

Amélioration de l’image

BLC, HLC, désembuage, DNR 3D

Masque de confidentialité

Oui

Interface

Interface Ethernet

1 port Ethernet auto-adaptatif RJ45 10 M/100 M

Audio

1 entrée (entrée de ligne)

Clé de réinitialisation

Oui

Événement

Événement de base

Détection de mouvement, alarme de modification vidéo, exception (HDD plein, erreur HDD, réseau inonncé), diagnostic de qualité vidéo

Événement intelligent

Détection d'intrusion, détection de franchissement de ligne, détection d'entrée de région, détection de sortie de région, détection de bagages sans surveillance, détection de retrait d'objets Détection d'exception audio, détection de défocalisation, détection de changement de scène

Liaison

Téléchargement sur FTP/NAS/carte mémoire, notification au centre de surveillance, envoi d'e-mails, déclenchement d'enregistrement, déclenchement de capture, avertissement sonore

Général

Alimentation

12 VCC ± 20 %, 0.13 A, max. Fiche d'alimentation coaxiale 1.5 W, Ø 5.5 mm

Matériel

Alliage de zinc

Dimension

31.5 mm × 31.5 mm × 49.6 mm (1.2 po × 1.2 po × 2 po)

Dimension du colis

130 mm × 104 mm × 85 mm (5.1 po × 4.1 po × 3.3 po)

Poids

Environ 93 g (0.2 lb)

Avec le poids du colis

Environ 202 g (0.4 lb)

Conditions d’entreposage

-30 °C à 60 °C (-22 °F à 140 °F). Humidité de 95 % ou moins (sans condensation)

Conditions de démarrage et de fonctionnement

-30 °C à 60 °C (-22 °F à 140 °F). Humidité de 95 % ou moins (sans condensation)

Langue

18 langues : Anglais, Chinois traditionnel, Russe, Turc, Japonais, Coréen, Thaïlandais, Vietnamien, Estonien, Bulgare, Hongrois, Tchèque, Slovaque, Français, Italien, Allemand, Espagnol, Portugais

Fonction générale

Réinitialisation à une touche, signal de vie, miroir, protection par mot de passe, masque de confidentialité, tourner, filigrane, filtre d'adresse IP

Approbation

CEM

FCC (47 CFR partie 15, sous-partie B); CE-EMC (FR 55032 : 2015, EN 61000-3-2 :2019, EEN 61000-3-3 :2013+A1 :2019, EN 50130-4 : 2011+A1 : 2014); RCM (AS/NZS CISPR 32: 2015); IC (ICES-003 : Numéro 7); KC (KN 32 : 2015, KN 35 : 2015)

Sécurité

UL (UL 62368-1); CB (C.-À-D. 62368-1 :2014+A11); CE-LVD (FR 62368-1 :2014/A11 :2017); BIS (IS 13252(Partie 1) :2010/ CEI 60950-1 : 2005); LOA (CEI/EN 60950-1)

Environnement

CE-RoHS (2011/65/UE); DEEE (2012/19/UE); Portée (Réglementation (CE) no 1907/2006)

Caméra

Capteur d’ImageCMOS à balayage progressif 1/3"
Max. Résolution2560 × 1440
Min. ÉclairageCouleur : 0.005 lux @ (F1.2, AGC ON)
Temps d’obturation1/3 s à 1/100 000 s

Lentille

Distance focale et champ visuel2.8 mm : champ visuel horizontal : 98°, champ visuel vertical : 53°, champ visuel diagonal : 115° 4 mm : champ visuel horizontal : 75°, champ visuel vertical : 41.5°, champ visuel diagonal : 88°
Montage sur lentilleM12
Type d’irisFixe
Ouverture2.8 mm : F2.0 4 mm : F2.0

DORI

DORI2.8 mm : D : 62 m, O : 24.6 m, R : 12.4 m, I : 6.2 m 4 mm : D : 80 m, O : 31.7 m, R : 16 m, I : 8 m

Vidéo

Flux principal50 Hz : 25 ips (2560 × 1440, 1920 × 1080, 1280 × 720) 60 Hz : 30 ips (2560 × 1440, 1920 × 1080, 1280 × 720)
Sous-flux50 Hz : 25 ips (640 × 480, 640 × 360, 320 × 240) 60 Hz : 30 ips (640 × 480, 640 × 360, 320 × 240)
Troisième flux50 Hz : 1 ips (1 280 × 720, 640 × 480, 640 × 360, 320 × 240) 60 Hz : 1 ips (1 280 × 720, 640 × 480, 640 × 360, 320 × 240)
Compression vidéo Flux principal : H.265/H.264 Sous-flux : H.265/H.264/MJPEG Troisième flux : H.265/H.264
Type H.264Profil de référence/Profil principal/Profil élevé
Type H.265Profil principal
Contrôle du débit binaireCVR/BVR
Codage vidéo évolutif (SVC)Encodage H.264 et H.265
Région d’intérêt (RI)Prise en charge d’une région fixe pour le flux principal

Audio

Type audioMono
Compression audio G.711/G.722,1/G.726/MP2L2/PCM/AAC
Débit binaire audio64 Kbit/s (G.711)/16 Kbit/s (G.722.1)/16 Kbit/s (G.726)/32 à 192 Kbit/s (MP2L2)/16 à 64 Kbit/s (AAC)
Taux d’échantillonnage audio8 kHz/16 kHz/32 kHz
Filtrage du bruit environnementalOui

Réseau

ProtocolesTCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, SNMP, IGMP, 802.1X, QDS, IPv6, UDP, Bonjour, SSL/TLS
Vue en direct simultanéeJusqu’à 15 canaux
APIInterface vidéo réseau ouverte, ISAPI, SDK, ISUP 5.0
Utilisateur/hôteJusqu’à 32 utilisateurs 3 niveaux : administrateur, opérateur et utilisateur
Stockage réseauNAS (NFS, PME/CIFS)
ClientiVMS-4200, Hik-Connect
Navigateur WebLe plug-in est nécessaire pour l'affichage en direct : IE10, IE11 Vue en direct sans plug-in : Chrome 57.0+, Firefox 52.0+ Service local : Chrome 57.0+, Firefox 52.0+


Changement des paramètres de l'imageOui
Paramètres d’imageSaturation, luminosité, contraste et netteté réglables par le logiciel client ou le navigateur Web
Mode jour/nuitJour, Nuit, Auto, Horaire
Large plage dynamique (WDR)120 dB
Amélioration de l’imageBLC, HLC, désembuage, DNR 3D
Masque de confidentialitéOui

Interface

Interface Ethernet1 port Ethernet auto-adaptatif RJ45 10 M/100 M
Audio1 entrée (entrée de ligne)
Clé de réinitialisationOui

Événement

Événement de base Détection de mouvement, alarme de modification vidéo, exception (HDD plein, erreur HDD, réseau inonncé), diagnostic de qualité vidéo
Événement intelligentDétection d'intrusion, détection de franchissement de ligne, détection d'entrée de région, détection de sortie de région, détection de bagages sans surveillance, détection de retrait d'objets Détection d'exception audio, détection de défocalisation, détection de changement de scène
LiaisonTéléchargement sur FTP/NAS/carte mémoire, notification au centre de surveillance, envoi d'e-mails, déclenchement d'enregistrement, déclenchement de capture, avertissement sonore

Général

Alimentation12 VCC ± 20 %, 0.13 A, max. Fiche d'alimentation coaxiale 1.5 W, Ø 5.5 mm
MatérielAlliage de zinc
Dimension31.5 mm × 31.5 mm × 49.6 mm (1.2 po × 1.2 po × 2 po)
Dimension du colis130 mm × 104 mm × 85 mm (5.1 po × 4.1 po × 3.3 po)
PoidsEnviron 93 g (0.2 lb)
Avec le poids du colisEnviron 202 g (0.4 lb)
Conditions d’entreposage-30 °C à 60 °C (-22 °F à 140 °F). Humidité de 95 % ou moins (sans condensation)
Conditions de démarrage et de fonctionnement-30 °C à 60 °C (-22 °F à 140 °F). Humidité de 95 % ou moins (sans condensation)
Langue18 langues : Anglais, Chinois traditionnel, Russe, Turc, Japonais, Coréen, Thaïlandais, Vietnamien, Estonien, Bulgare, Hongrois, Tchèque, Slovaque, Français, Italien, Allemand, Espagnol, Portugais
Fonction généraleRéinitialisation à une touche, signal de vie, miroir, protection par mot de passe, masque de confidentialité, tourner, filigrane, filtre d'adresse IP

Approbation

CEMFCC (47 CFR partie 15, sous-partie B); CE-EMC (FR 55032 : 2015, EN 61000-3-2 :2019, EEN 61000-3-3 :2013+A1 :2019, EN 50130-4 : 2011+A1 : 2014); RCM (AS/NZS CISPR 32: 2015); IC (ICES-003 : Numéro 7); KC (KN 32 : 2015, KN 35 : 2015)
SécuritéUL (UL 62368-1); CB (C.-À-D. 62368-1 :2014+A11); CE-LVD (FR 62368-1 :2014/A11 :2017); BIS (IS 13252(Partie 1) :2010/ CEI 60950-1 : 2005); LOA (CEI/EN 60950-1)
EnvironnementCE-RoHS (2011/65/UE); DEEE (2012/19/UE); Portée (Réglementation (CE) no 1907/2006)
